Guía Integral: Cómo Elegir la Conexión Dinse Correcta para Puertos M16 o de Estudio en tu Máquina de Soldadura TIG
Seleccionar la conexión Dinse correcta para tu máquina de soldadura TIG es esencial para garantizar una configuración de soldadura segura, confiable y eficiente. Esta guía está diseñada específicamente para ayudarte a identificar y elegir la conexión correcta para una máquina con puertos M16 o de estudio.

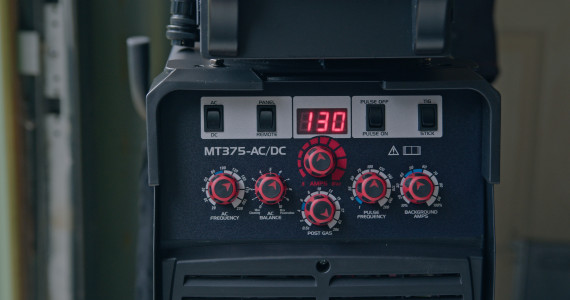

Paso 1: Identificación del Tipo de Puerto de tu Máquina
El primer paso para seleccionar el conector Dinse adecuado es identificar correctamente el tipo de puerto en tu máquina de soldadura TIG. Esto es particularmente importante para máquinas con conexiones M16 o de estudio, que difieren de los tipos más comunes Dinse 25 y Dinse 35.
Cómo Identificar una Conexión M16
Las conexiones M16 están diseñadas para conexiones de alta corriente seguras y siempre presentan capacidad de paso de gas. Aquí se explica cómo reconocerlas:
- Tamaño y Tipo de Rosca: La designación M16 se refiere a una rosca métrica con un diámetro nominal de 16 mm y, típicamente, un paso de 1.5 mm. Esta conexión de rosca fina es específica y distinta de otros tamaños métricos.
- Medición de la Conexión: Usa un calibre para medir el diámetro del puerto; un puerto M16 medirá cerca de 16 mm. Además, verifica el paso de la rosca con un calibrador de roscas para confirmar la compatibilidad.
- Referencia del Manual: Si no estás seguro, consulta el manual de tu máquina, que debería listar los tipos de conexión en las especificaciones técnicas.
Para conexiones M16, el número de pieza recomendado es SL2-35-M16. Este componente proporciona tanto la conexión de potencia como la función de entrada de gas utilizando el adaptador M16.
Cómo Identificar una Conexión de Estudio
Las conexiones de estudio son comunes en máquinas de soldadura TIG más antiguas o de grado industrial y se conocen por su robustez y uso en soldadoras impulsadas por motor.
- Características Físicas: Una conexión de estudio generalmente implica un perno o espárrago que sobresale del panel de la máquina. La conexión se asegura con una tuerca sobre una terminal de cable, proporcionando un enlace eléctrico sólido.
- Tamaño del Espárrago: Los tamaños de los espárragos varían, siendo común el diámetro de 1/2" x 13 (roscas derechas). Mide el diámetro del espárrago con un calibre para una identificación precisa.
- Método de Conexión: A diferencia de los sistemas de conexión rápida, las conexiones de estudio requieren una llave para apretar la tuerca y asegurar la terminal de cable.
- Edad de la Máquina: Las conexiones de estudio son más propensas a encontrarse en máquinas antiguas o aquellas diseñadas para aplicaciones de alta amperaje.
Elegir el Adaptador de Estudio Correcto

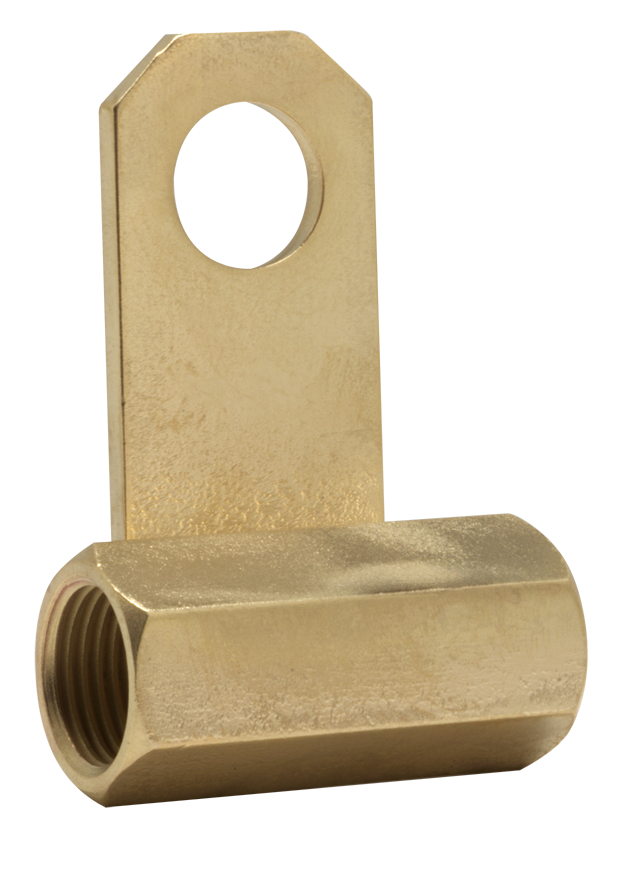

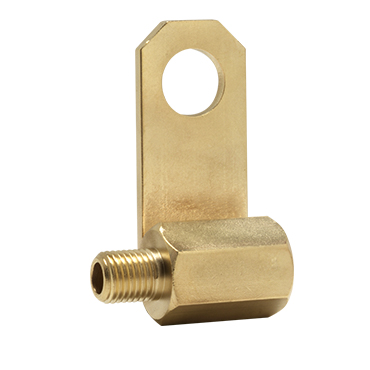

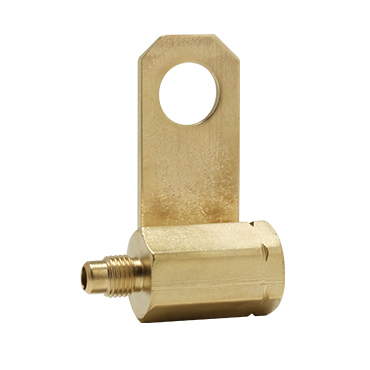

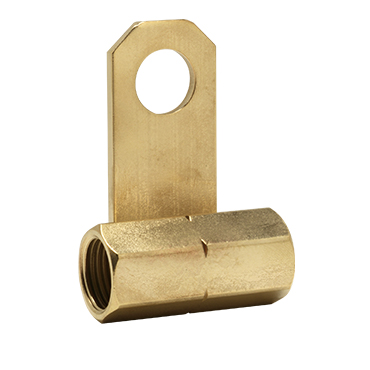

Para ayudarte a seleccionar el adaptador de estudio adecuado para tu antorcha, utiliza la siguiente tabla, que proporciona opciones basadas en el modelo específico de antorcha:
| Imagen | Antorcha (Usada con) | Tamaño de Rosca | Adaptador | Número de Pieza |
|---|---|---|---|---|
| CK24, CK80, CK90, CK100 | 5/8"-18 RH | 1PCA | 53N43 | |

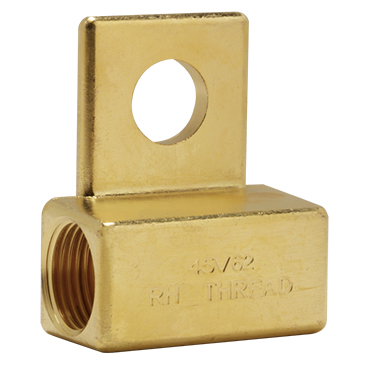

| CK26, TL26 | 7/8"-14 RH | 45V62 | 45V62 | |

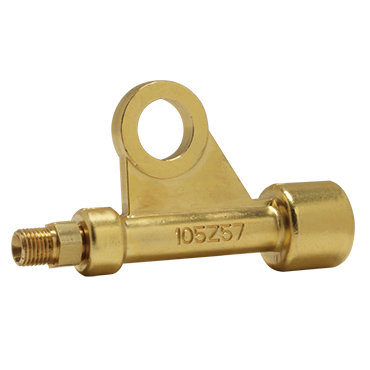

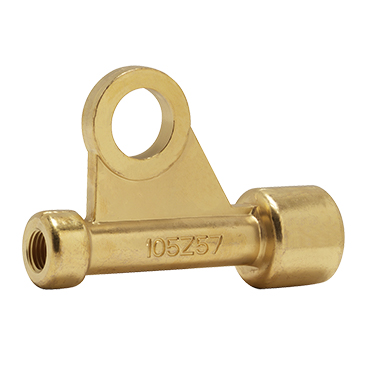

| CK6, CK7, CK130, CK150, FL130, FL150 | 5/8"-18 RH | 15PCA | 105Z57 | |
| CK50, CK210, TL210, MT100, CK186 | 5/8"-18 RH | 21HPCA | 2310-1879 | |
| CKA10 | 7/8"-14 LH | APCA10 | 2310-2101 | |
| CKA35 | 5/8"-18 RH | APCA35 | 2310-0375 | |
| CKA20 | 3/4"-16 LH | APCA20 | 2310-1824 | |

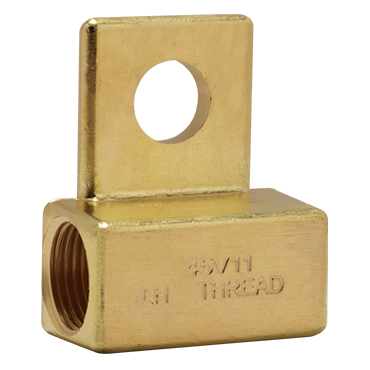

| CK18, CK20, CK24W, CK35, CK80, CK80Z, CK320, CK320D, CK350, TL18, TL200, F230, FL230, MR140, MT400, MT500 | 5/8"-18 LH | 2PCA | 45V11 |
¿Necesitas ayuda? Comunícate con nuestro increíble equipo de servicio al cliente al 1-800-426-0877 para obtener ayuda en la elección del conector Dinse adecuado para tu antorcha y máquina.
